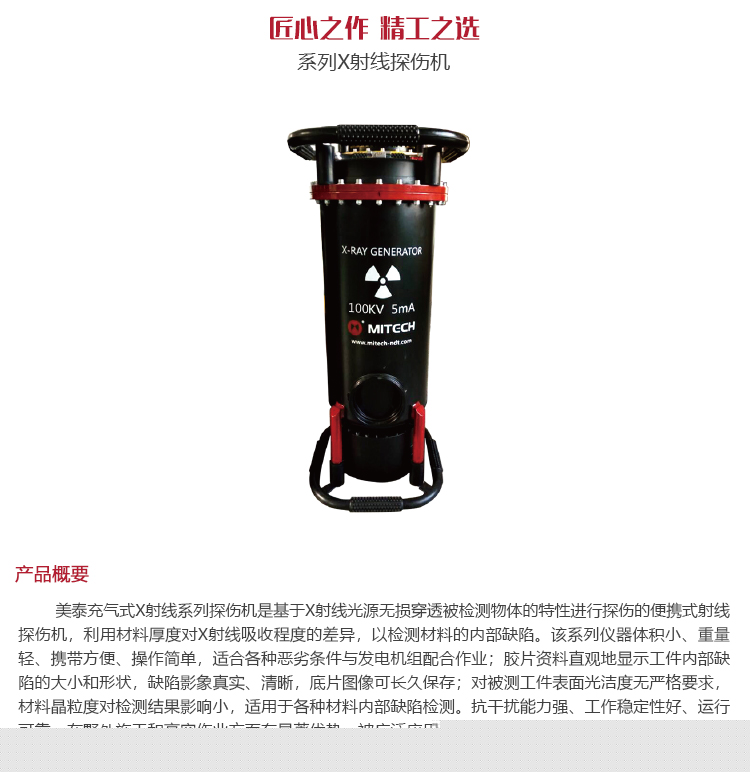

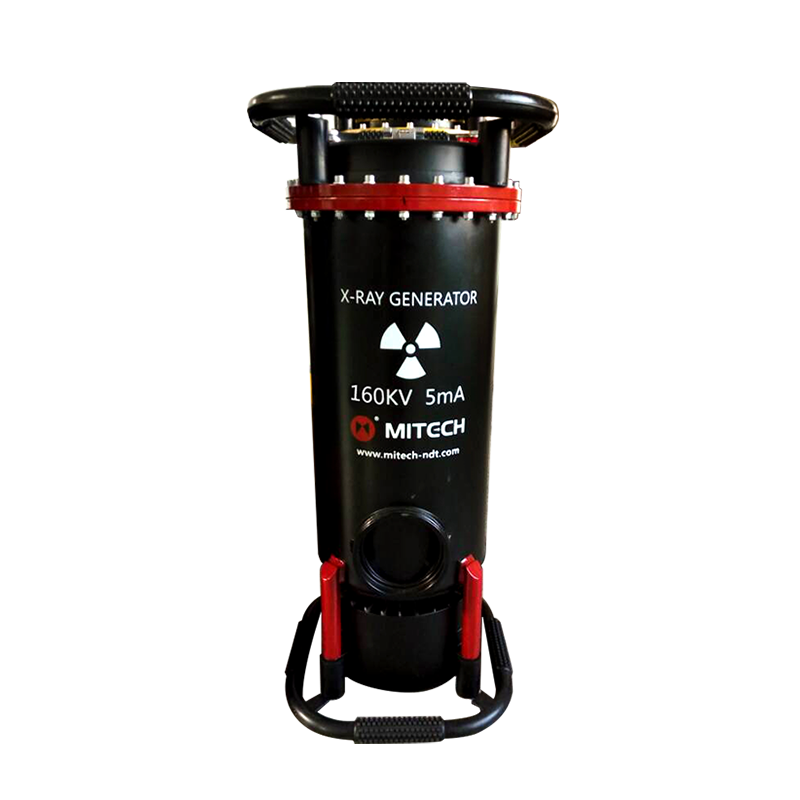

       美泰XXQ-1605射線探傷儀是進行X射線無損探傷的便攜式射線探傷機，它利用材料厚度對X射線吸收程度的差異，以檢測材料的內部缺陷。該系列儀器體積小、重量輕、攜帶方便、操作簡單，特別適合各種惡劣條件與發電機組配合作業；底片可直觀地顯示工件內部缺陷的大小和形狀，圖像可長久保存；體現在膠片上的缺陷影象真實、清晰；對被測工件表面光潔度無嚴格要求，材料晶粒度對檢測結果的影響小，適用于各種材料內部缺陷檢測。該儀器干擾能力強、工作穩定性好、運行可靠，特別適合野外施工和高空作業，被廣泛應用于造船、機械制造、航空、鐵路、壓力容器、鍋爐、石油、化工、國防工業等行業，是進行無損探傷的理想設備。

適用于各種材料內部缺陷檢測；
特別適合野外施工和高空作業；
被廣泛應用于造船、機械制造、航空、鐵路、壓力容器、鍋爐、石油、化工、國防工業等行業。

X射線發生器發出X射線透照攝片，通過利用不同材料和厚度對X射線的吸收程度產生的差異，在軟片上顯示材料、零部件及焊縫的內部缺陷，再根據缺陷的性質、大小和部位來評定材料或產品的質量。

本系列探傷機控制器采用可控硅單相橋式整流電器，整流后的電壓經LC濾波回路變為平滑直流電壓。該電壓經可控硅斬波回路變成頻率可變的單方向脈沖，送給高壓脈沖變壓器做為X射線發生器的電源。這個幾十千伏甚至幾百千伏的電壓加在X射線管（一種兩級電子管）兩端時，電子就從陰極向陽極方向加速飛行、同時獲得很大的動能，當這些高速電子撞擊陽極時，與陽極金屬原子的核外庫侖場作用，放出X射線。

X射線通過物質時，其強度逐漸減弱。X射線還有個重要性質，就是能使膠片感光，當X射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產生潛象中心，經過顯影和定影后就會黑化，接收射線越多的部位黑化程度越高，這個作用叫做射線的照相作用。由于X射線的使鹵化銀感光的效果比普通光線小得多，所以必須使用特殊的X射線膠片，這種膠片的兩面都涂敷了較厚的乳膠；此外，還需要使用一種能加強感光效果的增感屏，增感屏通常用鉛箔做成。把這種曝過光的膠片在暗室中經過顯影、定影、水洗和干燥，再將干燥的底片放在觀片燈上觀察，根據底片上有缺陷部位與無缺陷部位的黑度圖象不一樣，就可判斷出缺陷的種類、數量、大小等，這就是射線照相探傷的原理。

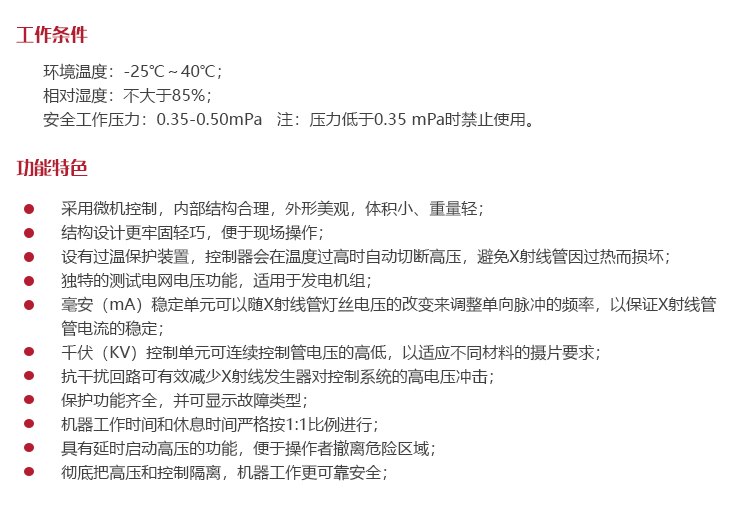

環境溫度：-25℃～40℃
相對濕度：不大于85%
安全工作壓力：0.35-0.50mPa
注意：
壓力低于0.35 mPa時禁止使用。

?采用微機控制，內部結構合理，外形美觀，體積小、重量輕；
?結構設計更牢固輕巧，便于現場操作；
?設有過溫保護裝置，溫度過高時控制器自動切斷高壓，避免X射線管因過熱而損壞；
?獨特的測試電網電壓功能，適用于發電機組；
?毫安（mA）穩定單元可以隨X射線管燈絲電壓的改變來調整單向脈沖的頻率，以保證X射
?線管管電流的穩定；
?千伏（KV）控制單元可連續控制管電壓的高低，以適應不同材料的攝片要求；
?抗干擾回路可有效減少X射線發生器對控制系統的高電壓沖擊；
?保護功能齊全，并可顯示故障類型；
?機器工作時間和休息時間嚴格按1:1比例進行，永久性避免誤開機現象；
?具有延時啟動高壓功能，便于操作者撤離危險區域；
?徹底隔離高壓和控制器，機器工作更加安全可靠；

儀器使用

儀器安裝
①拆箱后，請參照裝箱單清點驗收，并檢查各部分有無損壞或漏裝、錯裝現象。
②檢查X射線發生器的氣壓表，指針應在0.40-0.45Mpa范圍內(氣壓隨環境溫度不同而稍有變化)。
③將控制器放好后，確保控制器電源開關為斷開狀態，然后接好電源電纜。供電電源須符合技術參數中的要求。
④將接地線一端接到控制器接地端子上，另一端接到比較潮濕的地面或專用接地線上。
⑤用連接電纜將控制器和X射線發生器連接起來，并保證接觸良好。

注意：
使用本機器應有X射線防護設施。如在野外現場使用可用2mm厚鉛板進行防護；無條件時，以X射線發生器焦點為中心，半徑在20米內不得有人進入。滿足安全要求方可透照。

儀器操作
①打開電源開關，數碼顯示“HH”，控制器和X射線發生器的冷卻風扇啟動，X射線警示燈亮，隨后蜂鳴器鳴響。約15秒鐘后，數碼管顯示時間旋鈕的設定值，蜂鳴器停止鳴響，準備燈亮。
②調節時間旋鈕，選擇所需的曝光時間。
③機器使用前要進行訓機操作，目的是提高射線管真空度，如果真空度不良，會燒了陽極或者擊穿射線管，導致故障，甚至儀器報廢。
④訓機的操作就是將KV旋鈕逐步旋至最大值，訓機完成之后，調節KV旋鈕到所需要的值。
⑤按“高壓開”按鈕，幾秒鐘后高壓指示燈亮，X射線發生器開始向外輻射X射線。計算機開始自動計時，數碼管顯示遞減時間。
⑥當數碼管顯示“0.0”時，曝光時間到，機器自動切斷高壓，蜂鳴器響，準備燈、高壓燈滅，數碼管開始顯示倒計時時間（此時為休息時間）。當倒計時結束后，準備燈亮，數碼管顯示時間旋鈕設定值，準備下一次曝光。

延時開機

延時功能設定
通過以下步驟設定儀器的延時開機功能：
①機器準備燈亮后，按下“高壓關”按鈕不放，三秒鐘后，機器便進入延時時間設定狀態。
②延時時間從0.1分鐘到5分鐘自動向上跳動。松開“高壓關”按鈕，機器便自動記錄下延時時間。顯示窗恢復到曝光時間上。
③再按下“高壓開”按鈕，機器便進入到開高壓延時狀態。蜂鳴器響，準備燈閃動，數碼管小數點閃動。
④自動延時倒計時，倒計時結束，高壓自動打開。

解除延時功能
解除延時功能有兩種方式：
①關掉電源再開機，即進入不延時狀態。
②再次按下“高壓關”按鈕，顯示“00”時，就松開“高壓關”按鈕。

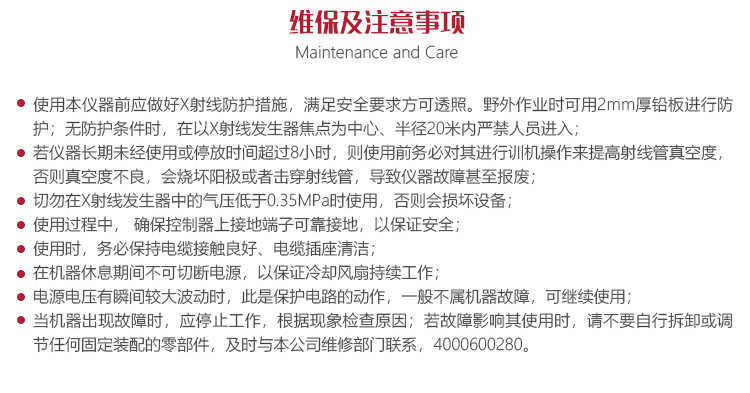

注意事項
1.要經常檢查X射線發生器中的氣壓，低于0.35MPa時禁止使用。
2.應使控制器上接地端子可靠接地，以保證安全。
3.檢查電纜是否接觸良好，電纜插座是否清潔。
4.機器工作時間和休息時間嚴格按1：1比例進行，在機器休息期間不能切斷電源，以保證冷卻風扇持續工作。
5.當電源電壓在瞬間有較大波動時，一般是保護電路的動作，此不屬機器故障，可繼續使用。

當機器出現故障時，應停止工作，根據現象檢查原因。下面將列舉一些可能出現的問題及問題產生的原因。
①　打開電源開關，風機不轉，數碼管無顯示：
電源電纜故障；
電源開關壞；
3A保險絲斷。
②　數碼管顯示故障代碼，其含義如下：
“LA” 無mA報警；
“HA” 過mA報警；
“PU”過電壓報警；
“PT” 過溫度報警。
③　按“高壓開”按鈕20A保險絲斷或電源開關跳開，有時伴有控制器異常聲響：
X射線發生器故障；
控制器斬波器故障；
X射線發生器氣壓低于0.35MPa。
④　按“高壓開”按鈕顯示“LA”：
連接電纜故障；
X射線發生器故障；
控制器線路故障；
20A保險斷。
⑤　觸摸機器時麻手：
接地不良；

絕緣不良。

注意：
當儀器出現故障影響使用時，請不要自行拆卸或調節任何固定裝配的零部件，應及時與本公司聯系，由我公司的維修部門檢測、維修。
