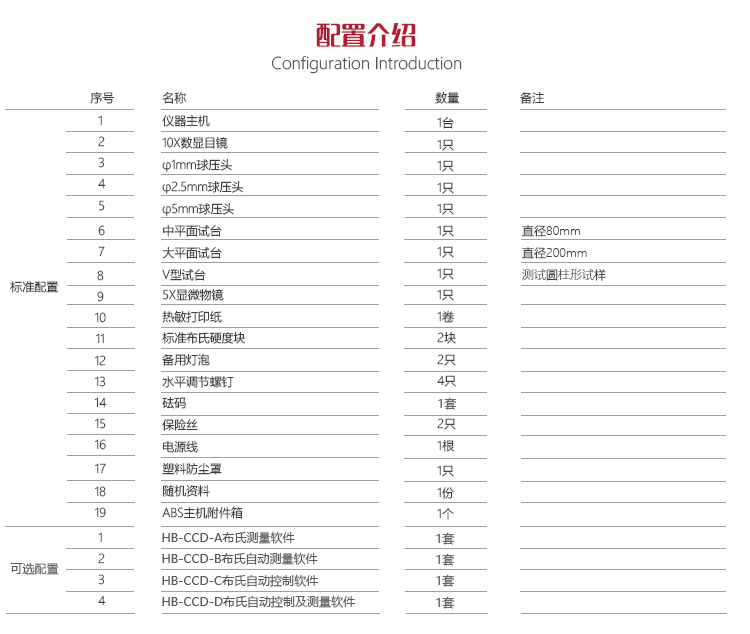

基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-
產品概述

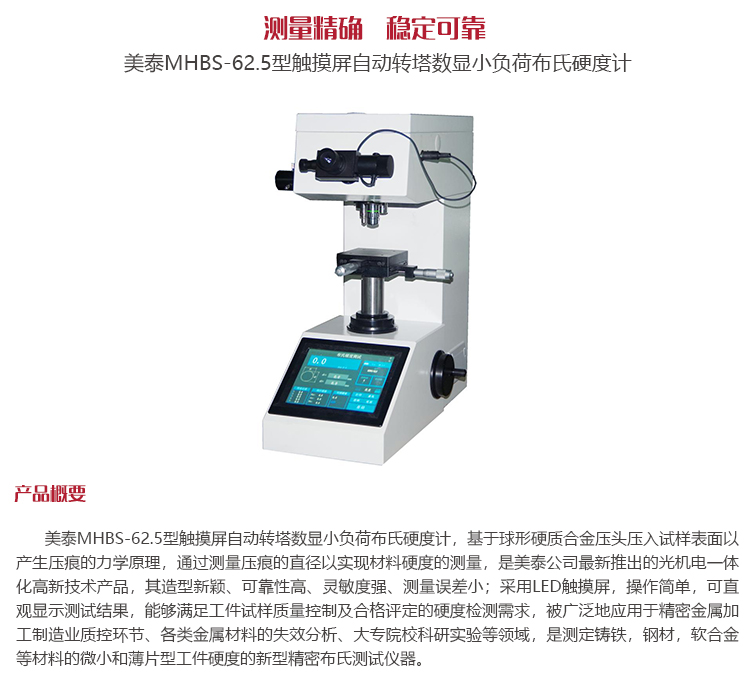

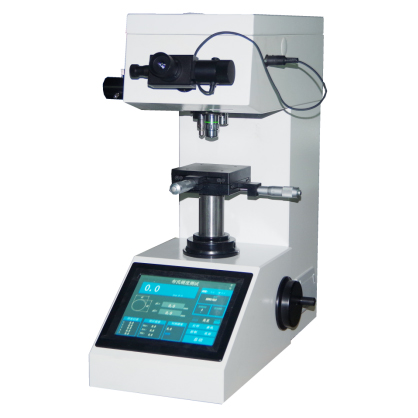

美泰MHBS-62.5型觸摸屏自動轉塔數顯小負荷布氏硬度計，基于球形硬質合金壓頭壓入試樣表面以產生壓痕的力學原理，通過測量壓痕的直徑以實現材料硬度的測量，是美泰公司最新推出的光機電一體化高新技術產品，其造型新穎、可靠性高、靈敏度強、測量誤差小；采用LED觸摸屏，操作簡單，可直觀顯示測試結果，能夠滿足工件試樣質量控制及合格評定的硬度檢測需求，被廣泛地應用于精密金屬加工制造業質控環節、各類金屬材料的失效分析、大專院校科研實驗等領域，是測定鑄鐵，鋼材，軟合金等材料的微小和薄片型工件硬度的新型精密布氏測試儀器。功能用途工作原理

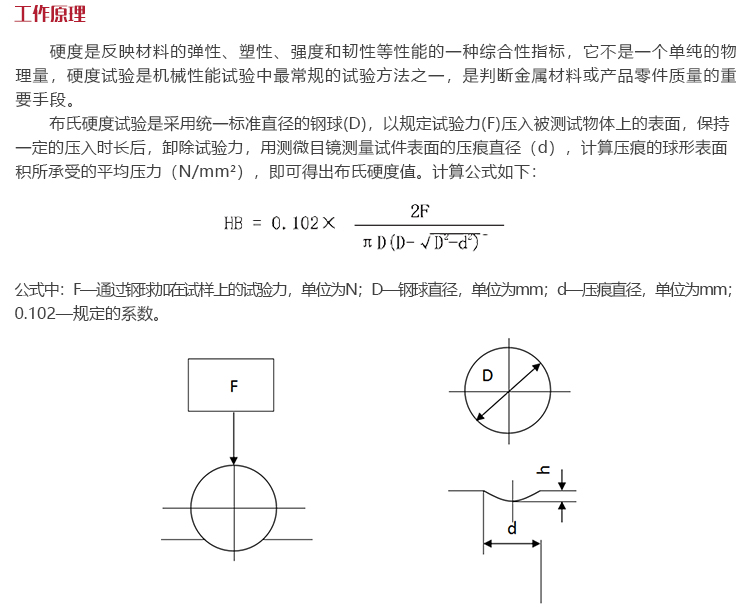

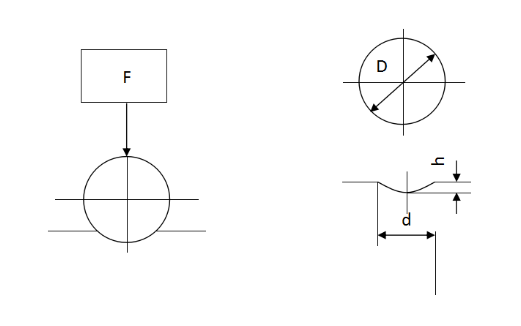

硬度是反映材料的彈性、塑性、強度和韌性等的一種綜合性能指標，它不是一個單純的物理量。硬度試驗是機械性能試驗中最常規的試驗方法之一，是判斷金屬材料或產品零件質量的重要手段。布氏硬度試驗是采用統一標準直徑的鋼球（D）壓頭，以規定試驗力（F）壓入被測試件表面，保持一定的壓入時長后，卸除試驗力，用測微目鏡測量試件表面的壓痕直徑（d），以計算壓痕的球形表面積所承受的平均壓力（N/mm2），即可得出布氏硬度值。計算公式如下：
公式中：F： 通過鋼球加在試樣上的試驗力，單位為N；
D：鋼球直徑，單位為mm；
d：壓痕直徑，單位為mm；
0.102：規定的系數。

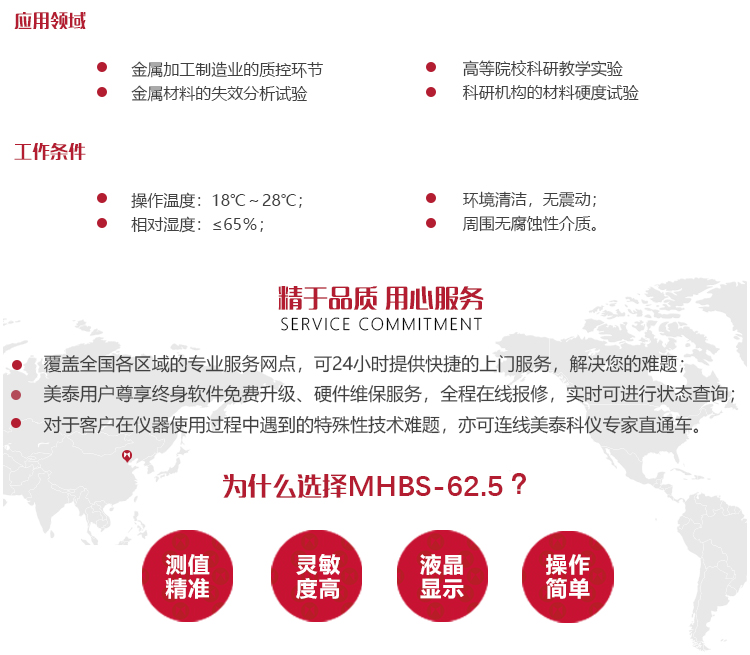

工作條件?操作溫度：18℃～28℃；
?相對濕度：≤65％；
?環境清潔，無震動；
?周圍無腐蝕性介質。

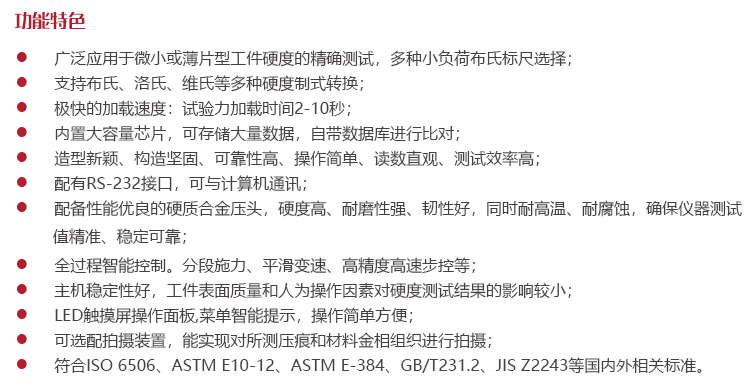

儀器特點?廣泛應用于微小或薄片型工件硬度的精確測試，多種小負荷布氏標尺選擇；
?支持布氏、洛氏、維氏等多種硬度制式轉換；
?極快的加載速度：試驗力加載時間2-10秒
?內置大容量芯片，可存儲大量數據，自帶數據庫進行比對；
?造型新穎、構造堅固、可靠性高、操作簡單、讀數直觀、測試效率高；
?配有RS-232接口，可與計算機通訊；
?配備性能優良的硬質合金壓頭，硬度高、耐磨性強、韌性好，同時耐高溫、耐腐蝕，確保儀器測試值精準、穩定可靠；
?全過程智能控制。分段施力、平滑變速、高精度高速步控等
?主機穩定性好，工件表面質量和人為操作因素對硬度測試結果的影響較小；
?LED觸摸屏操作面板,菜單智能提示，操作簡單方便；
?可選配拍攝裝置，能實現對所測壓痕和材料金相組織進行拍攝；
?符合ISO 6506、ASTM E10-12、ASTM E-384、GB/T231.2、JIS Z2243等國內外相關標準。
操作方法及注意事項?打開電源開關；
?10×物鏡會自動旋轉到主體正前方位位置（光學系統放大倍率100X，測量狀態）；
?將標準試塊或試樣要放在試臺上，轉動旋輪，使試臺上升，眼睛接近測微目鏡觀察，當試塊或試樣離物鏡下端一定距離時，在目鏡的視場中心出現明亮光斑，說明聚焦面即將來到，此時應緩慢微量上升，直至在目鏡中觀察到試塊或試樣表面的清晰成像，這時聚焦過程完成；
?聚焦好后壓頭頂尖與聚焦好的平面之間間隙約 為0.3mm~0.5mm，當測量不規則的試樣時，要小心防止壓頭碰及試樣，損壞壓頭；
?在屏幕頁面上選擇符合要求的試驗力；
?根據試驗要求在操作面板上設置保荷時間；
?按下操作面板上的“啟動”鍵硬度計開始工作；
?硬度計工作完成后10X 物鏡自動轉至主體前方，首先把目鏡中的兩根豎線并攏對零，然后在測微目鏡中測量壓痕直徑，同時按目鏡上的按鈕確認，此時屏幕上會顯示試樣的硬度值。建議在用2.5mm和5mm鋼球壓頭測試時，選擇5×物鏡測量壓痕，在用1mm鋼球壓頭測試時，選擇10×物鏡測量壓痕。
注：請確認試驗力，壓頭，物鏡倍率都正確設置后再按啟動按鈕！

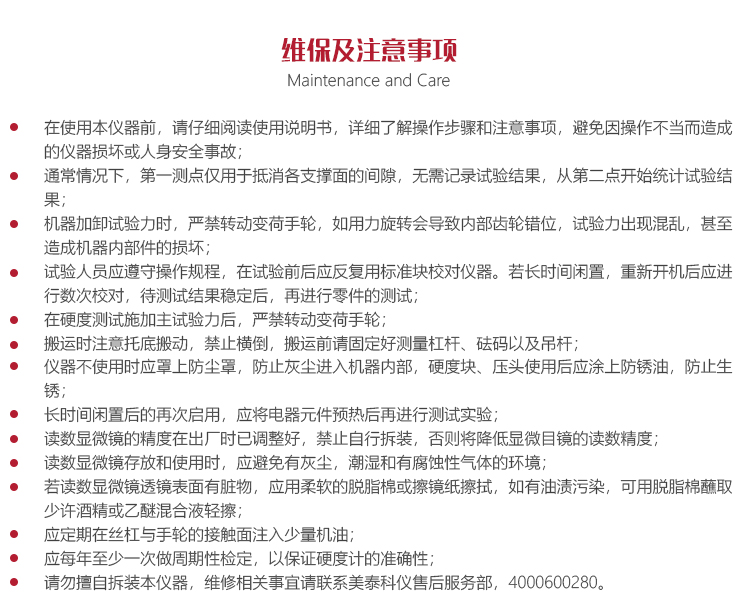

儀器的保養與維護美泰MHBS-62.5觸摸屏自動轉塔數顯小負荷布氏硬度計屬精密檢測儀器，使用中應特別注意如下事項：
?在使用本儀器前，請仔細閱讀使用說明書，詳細了解操作步驟和注意事項，避免因操作不當而造成的儀器損壞或人身安全事故；
?通常情況下，第一測點僅用于抵消各支撐面的間隙，無需記錄試驗結果，從第二點開始統計試驗結果；
?機器加卸試驗力時，嚴禁轉動變荷手輪，如用力旋轉會導致內部齒輪錯位，試驗力出現混亂，甚至造成機器內部件的損壞；
?試驗人員應遵守操作規程，在試驗前后應反復用標準塊校對儀器。若長時間閑置，重新開機后應進行數次校對，待測試結果穩定后，再進行零件的測試；
?在硬度測試施加主試驗力后，嚴禁轉動變荷手輪；
?搬運時注意托底搬動，禁止橫倒，搬運前請固定好測量杠桿、砝碼以及吊桿；
?儀器不使用時應罩上防塵罩，防止灰塵進入機器內部，硬度塊、壓頭使用后應涂上防銹油，防止生銹；
?長時間閑置后的再次啟用，應將電器元件預熱后再進行測試實驗；
?讀數顯微鏡的精度在出廠時已調整好，禁止自行拆裝，否則將降低顯微目鏡的讀數精度；
?讀數顯微鏡存放和使用時，應避免有灰塵，潮濕和有腐蝕性氣體的環境；
?若讀數顯微鏡透鏡表面有臟物，應用柔軟的脫脂棉或擦鏡紙擦拭，如有油漬污染，可用脫脂棉蘸取少許酒精或乙醚混合液輕擦；
?應定期在絲杠與手輪的接觸面注入少量機油；
?應每年至少一次做周期性檢定，以保證硬度計的準確性；
?請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
-
-

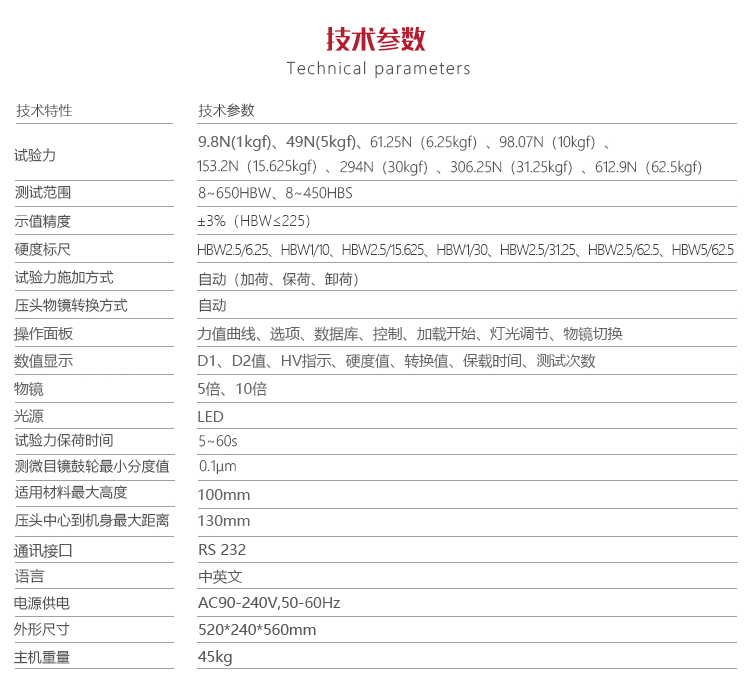

主機重量 45kg 外形尺寸 520*240*560mm 電源供電 AC90-240V,50-60Hz 壓頭中心到機身最大距離 130mm 適用材料最大高度 100mm 測微目鏡鼓輪最小分度值 0.1μm 試驗力保荷時間 5~60s 物鏡 5倍、10倍 數值顯示 D1、D2值、HV指示、硬度值、轉換值、保載時間、測試次數 壓頭物鏡轉換方式 自動 試驗力施加方式 自動（加荷、保荷、卸荷） 硬度標尺 HBW2.5/6.25、HBW1/10、HBW2.5/15.625、HBW1/30、 HBW2.5/31.25、HBW2.5/62.5、HBW5/62.5 試驗力 61.25N（6.25kgf）、98.07N（10kgf）、153.2N（15.625kgf）、294N（30kgf）、306.25N（31.25kgf）、612.9N（62.5kgf） 示值精度 ±3%（HBW≤225） 測試范圍 8~650HBW、8~450HBS -
-
