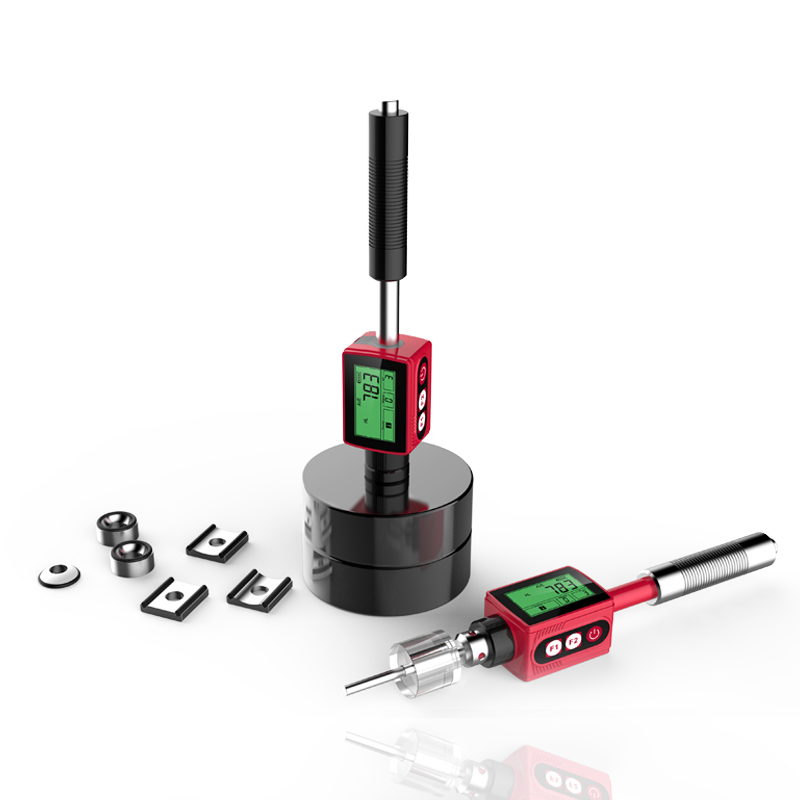

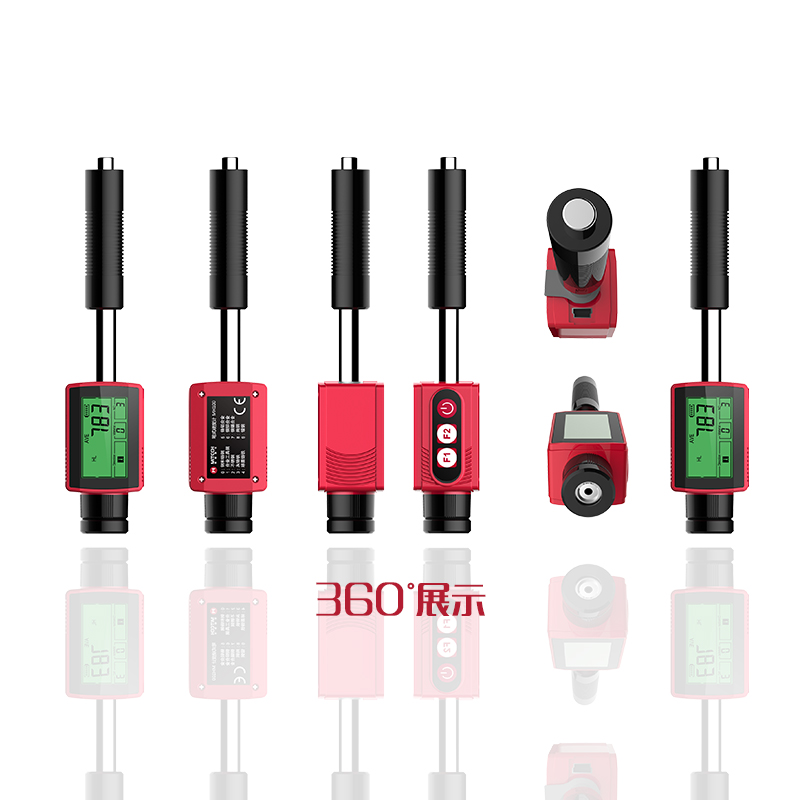

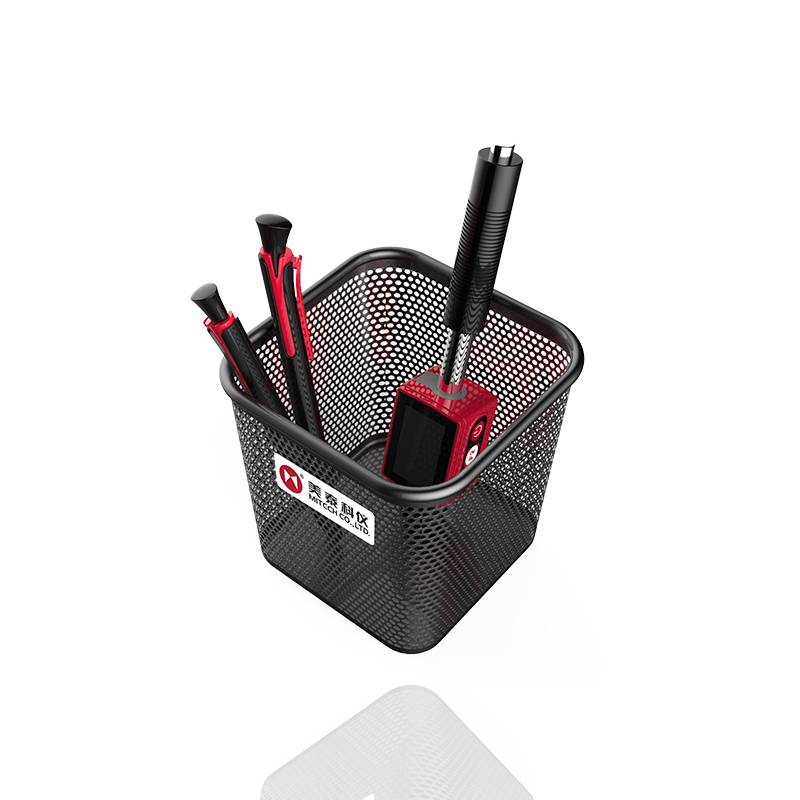

MH100便攜式里氏硬度計
美泰科儀

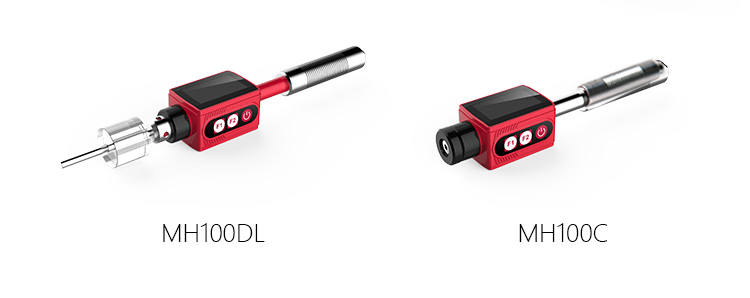

MH100、MH100DL、MH100C
（170～960）HLD
±6HLD
可存儲最大100組（沖擊次數32～1）硬度測量數據，USB1.1通訊接口
內置鋰電池及充電控制電路；可連續工作不小于200小時
80g
14.8*3.3*2.8CM
36.5*29*12.5CM
5.2KG
產品詳情
產品總述
圖文說明
技術參數

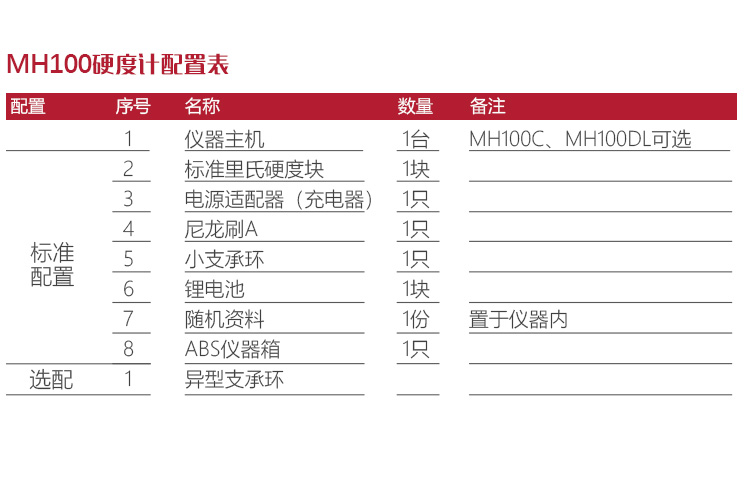

基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-

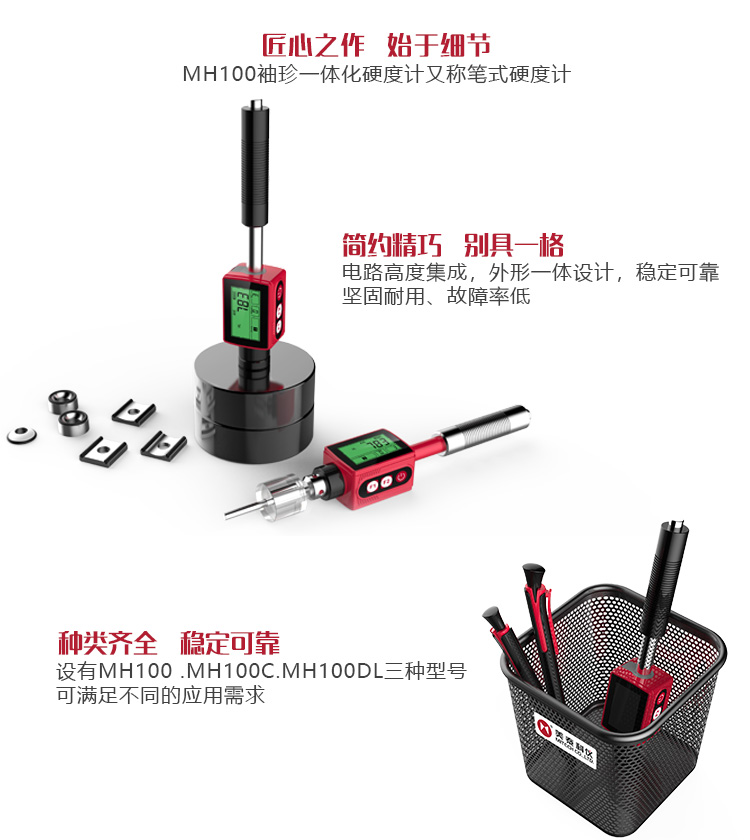

產品概述MH100系列袖珍硬度計又稱筆式硬度計，基于里氏硬度測量原理，可方便快捷地現場檢測多種金屬材料的硬度，支持里氏、布氏、洛氏等多種硬度制氏間的自由轉換。它一體化精巧設計，體積小，便于攜帶，集成度高，性能穩定可靠，支持?jǐn)?shù)據傳輸及打印存儲功能。廣泛地應用于金屬加工制造業、特種設備、永久性組件的失效分析、商檢等領域。特別適宜對大型零件及不可拆卸部件的現場硬度測試。是提高生產合格率、節約成本必備的專業精密儀器。

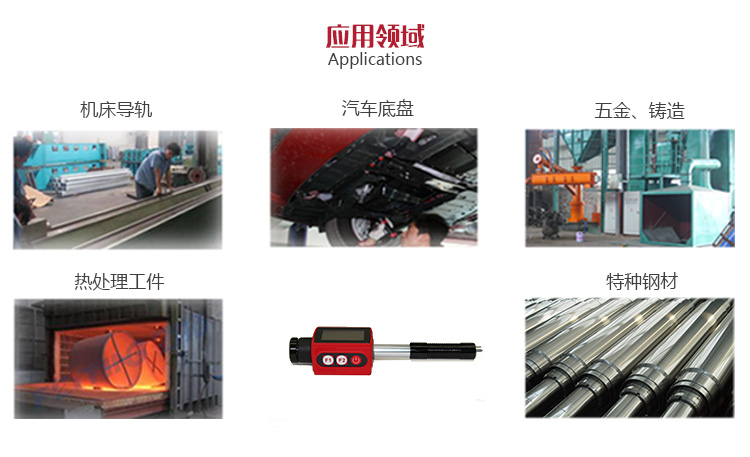

功能用途模具型腔
軸承及其它零件
壓力容器、汽輪發電機組及其設備的失效分析
重型工件
已安裝的機械或永久性組裝部件
試驗空間很狹小的工件
要求對測試結果有正規的原始記錄
金屬材料倉庫的材料區分

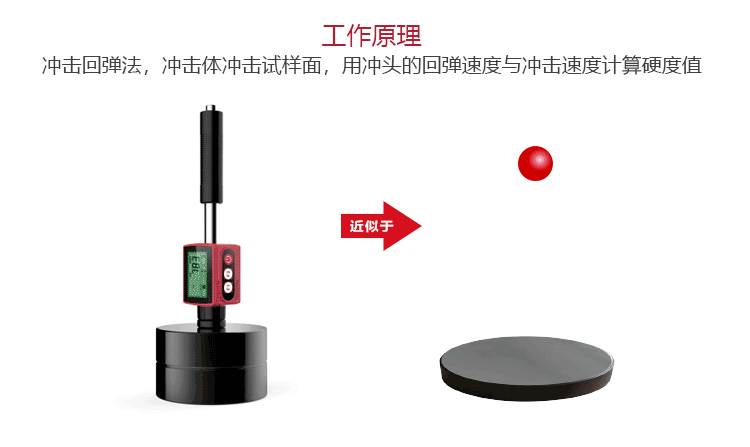

大型工件大范圍內多處測量部位的快速檢驗工作原理
用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。計算公式如下：
計算方法：HL=1000×VB/ VA
式中：HL——里氏硬度值
VB——沖擊體回彈速度
VA——沖擊體沖擊速度工作條件環境溫度：操作溫度－10℃～＋50℃
存儲溫度：-30℃～＋60℃
相對濕度：≤90％

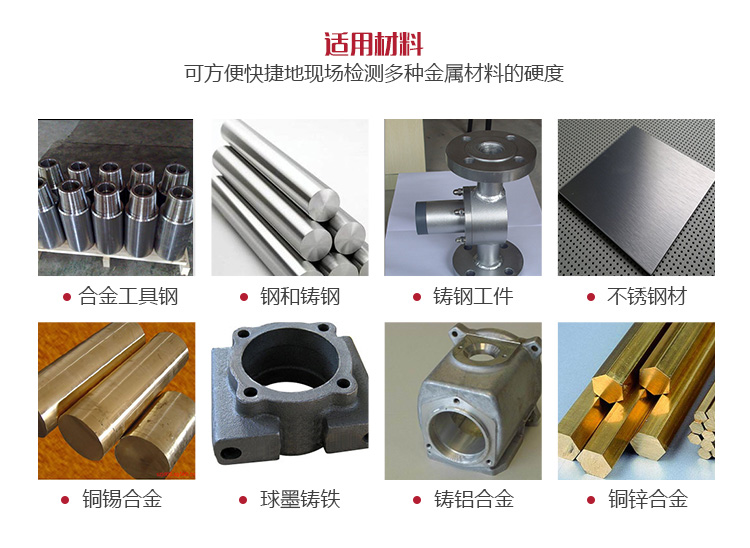

周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵儀器特點基于里氏硬度測量原理，可對多種金屬材料進行硬度測試，測量結果可轉換為里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS)。

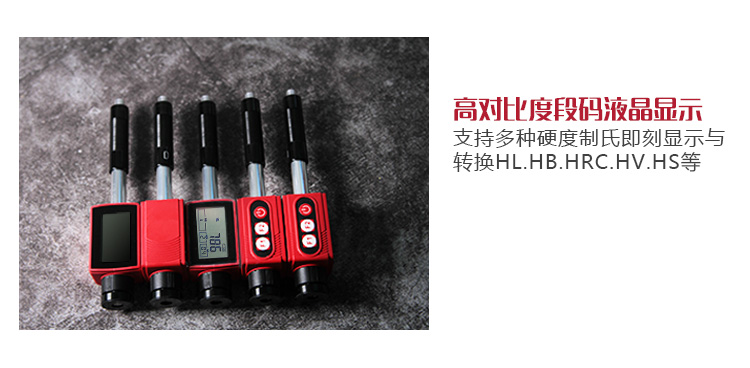

高對比度的段碼液晶顯示，操作簡單、方便。
支持“鍛鋼（Steel）”材料，當用D型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表。
具有示值軟件校準功能。
可存儲最大100組（沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、沖擊方向、次數、材料、硬度制等信息。
剩余電量顯示，可實時顯示電池剩余電量，設有充電過程指示，顯示充電進程。

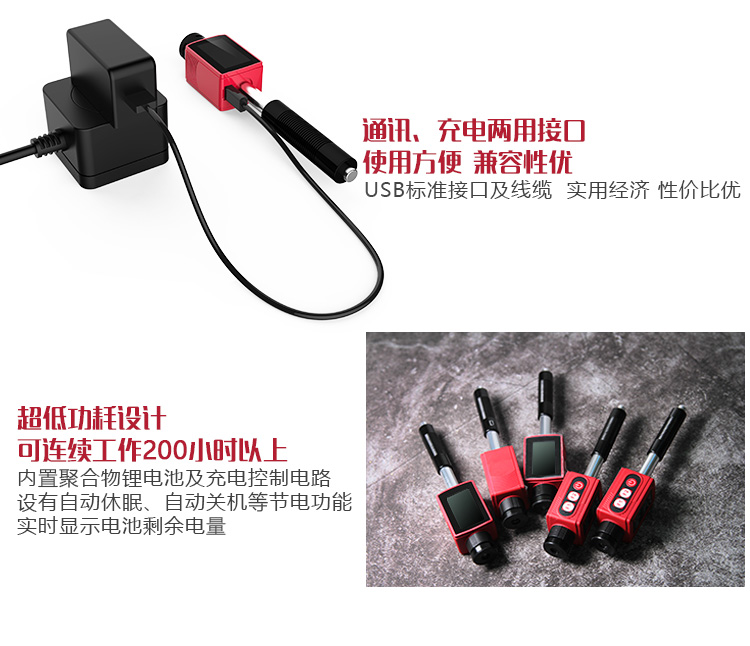

USB通訊接口，可以方便、快捷地與PC機進行數據通訊。
配有數據處理軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能。
內置鋰電池及充電控制電路；可連續工作不小于200小時；具有自動休眠、自動關機等節電功能。

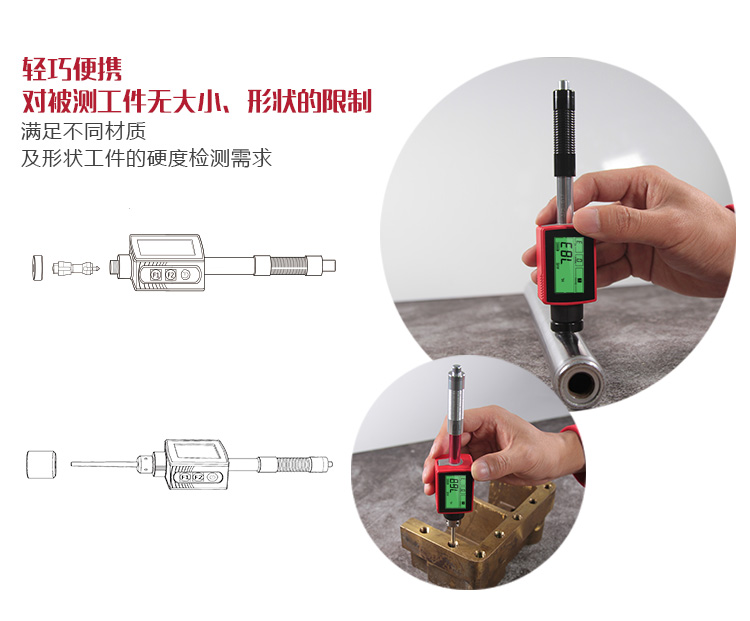

一體化精巧設計，體積小，便于攜帶，集成度高，性能穩定可靠，適用于惡劣的現場操作環境，抗振動、沖擊和電磁干擾。

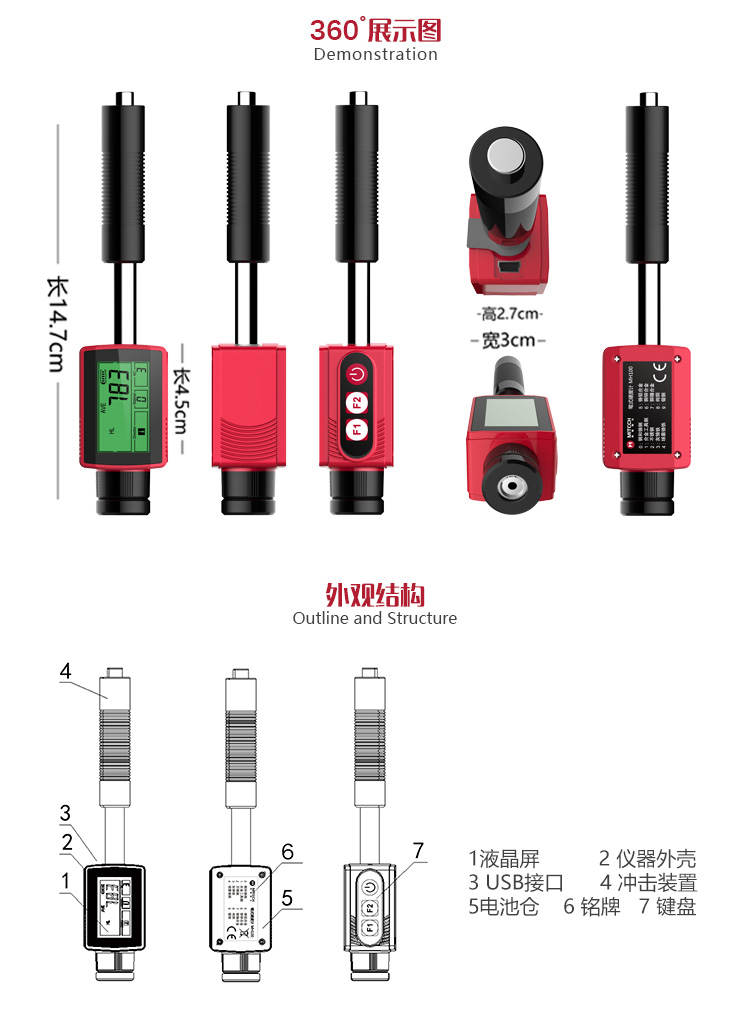

外形尺寸：148mm×33mm×28 mm。操作方法及注意事項

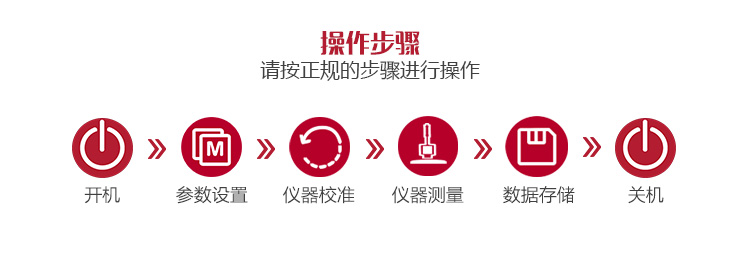

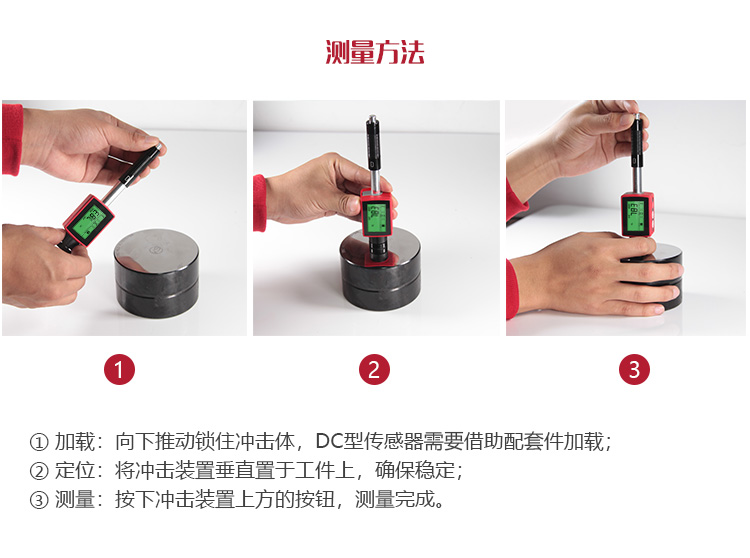

測量方法
測量前可先使用隨機硬度塊對儀器進行檢驗,其示值誤差及重復性應不大于說明書表1-1的規定
啟動
按開關機鍵，此時電源接通，儀器啟動并進入測量狀態
加載
向下推動加載套鎖住沖擊體
定位
將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直
測量
按動沖擊裝置上部的釋放按鈕，進行測量。此時要求試樣、沖擊裝置、操作者均穩定，并且作用力方向應通過沖擊裝置軸線。每完成一次測量，顯示屏?xí)@示本次測量值；沖擊次數計數增1；如果超出測量范圍，蜂鳴器長鳴一聲；達到設定的沖擊次數后，蜂鳴器短鳴兩聲，等待2秒后蜂鳴器短鳴一聲顯示平均值。試樣的每個測量部位一般進行多次試驗。數據分散不應超過平均值的15HL。任意兩壓痕之間距離或任一壓痕中心距試樣邊緣距離應符合下表之規定。對于特定材料，欲將里氏硬度值較準確地?fù)Q算為其它硬度值，必須做對比試驗以得到相應換算關系。方法是：用檢定合格的里氏硬度計和相應的硬度計分別在同一試樣上進行試驗，對于每一個硬度值，在三個以上需要換算的硬度壓痕周圍均勻分布地各測定五點里氏硬度，用里氏硬度平均值和相應硬度平均值分別作為對應值，做出硬度對比曲線。對比曲線至少應包括三組對應的數據。說明書表4-1
讀取測量值
用多個有效試驗點的平均值作為一個里氏硬度試驗數據。
在里氏硬度符號HL前示出硬度數值，在HL后面示出沖擊裝置類型。例如780HLD表示用D型沖擊裝置測定的里氏硬度值為780。
對于用里氏硬度換算的其它硬度，應在里氏硬度符號之前附以相應的硬度符號。例如420HVHLD表示用D型沖擊裝置測定的里氏硬度換算的維氏硬度值為420。
注：不同沖擊裝置類型測得的HL值不同，例如780HLD≠780HLC。
特別提示
正常情況下，在未達到設定的沖擊次數時，不能存儲當前測量值
只有D型沖擊裝置有強度測量功能，所以使用C型和DL型儀器時，將無法切換到強度測量功能
不是所有材料都可以轉換成所有硬度制，更改材料后硬度制會自動恢復為里氏HL。所以設置測量條件時要先選擇材料，再設置硬度制儀器的保養與維護沖擊裝置維護
在使用1000—2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體，清潔導管時先將支承環旋下，再將沖擊體取出，將尼龍刷以逆時針?lè)较蛐牍軆?nèi)，到底后拉出，如此反復5次，再將沖擊體及支承環裝上
使用完畢后，應將沖擊體釋放
沖擊裝置內嚴禁使用各種潤滑劑
儀器維修程序
當用標準洛氏硬度塊進行檢定時，誤差均大于2HRC時，可能是球頭磨損失效，應考慮更換球頭或沖擊體。
當硬度計出現其它不正常現象時，請用戶不要拆卸或調節任何固定裝配之零部件，填妥保修卡后，交由我公司維修部 門，執
行保修條例。
-
-

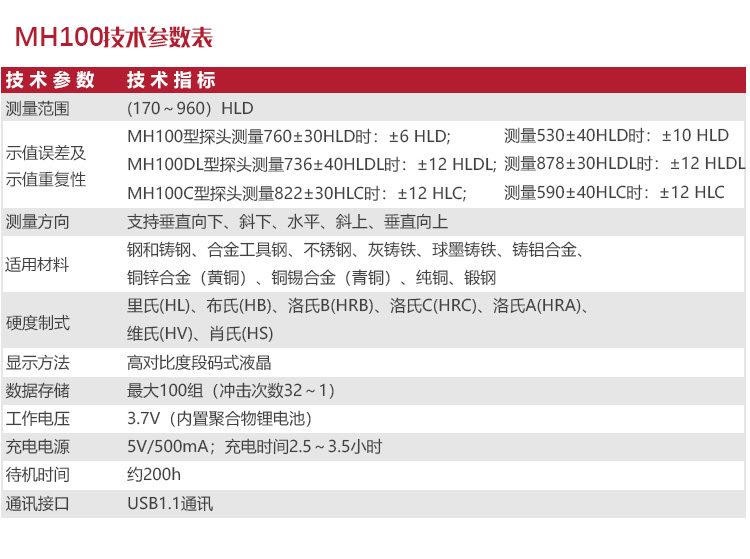

測量范圍 （170～960）HLD 測量方向 支持垂直向下、斜下、水平、斜上、垂直向上 示值誤差 D型探頭測量 760±30HLD時：±6 HLD； 530±40HLD時：±10HLD DL型探頭測量736±40HLDL時:±12 HLDL； 878±30HLDL時:±12HLDL 示值重復性 C型探頭測量 822±30HLC時：±12 HLC；590±40HLC時：±12 HLC 適用材料 鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼 單位制式 里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS) 沖擊能量 D型11mJ 沖擊體質量 D型5.5g/7.2g 球頭硬度 D型1600HV 球頭直徑 D型3mm 球頭材料 D型碳化鎢 試件表面粗糙度 D型1.6μm；C型0.4μm 硬化層最小深度 D型≥0.8mm；C型≥0.2mm 顯示 高對比度段碼式液晶 存儲 最大100組（沖擊次數32～1） 校準功能 單點校準 數據打印 連接電腦打印 工作電壓 3.7V（內置聚合物鋰電池） 供電 5V/500mA；充電時間2.5～3.5小時 節電方式 低功耗設計 持續工作時間 約200h（不開背光時） 通訊接口 USB1.1通訊接口 工作語言 中文 外殼材質 ABS工程塑料 外形尺寸 148mm×33mm×28 mm 整機重量 4.0KG PC端軟件 有 -
美泰里氏硬度計D型標準硬度塊 美泰里氏硬度計D型標準硬度塊，尺寸規格 90X55（mm） 重： 2.67kg, 屬美泰系列便攜式硬度計的標準配置，主要用于判定里氏硬度計工作時的誤差是否在國家標準或國際標準中允許的范圍內。每個標準硬度塊上刻有的序列號及硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，美泰便攜式里氏洛氏布氏硬度計D型硬度塊嚴格按照相關標準制定，主要應用于D型傳感器的標定與核驗，也可適用于C型、DC型、D+15型、DL型等多種異型沖擊裝置，借助轉換表即可得到相應的標準參考值。美泰標準里氏硬度計塊D型是日常硬度檢測及校正應用的標準依據，是確保精準硬度測量必備的配件。
美泰里氏硬度計尼龍刷A 美泰硬度計專用尼龍刷A，主要應用于對沖擊裝置內管壁進行清洗（除G型外）。
美泰里氏硬度計小支承環 美泰便攜式里氏硬度計標配小支撐環，用于曲面工件，若被測表面曲面率半徑R小于30mm時，在測試時的應使用小支撐環，它能夠使被測工件平穩，沖擊體和待測工件完全接觸，從而確保所測工件硬度值準確性。如工件為較特殊的曲面等情況，需選用異型支撐環。
美泰里氏硬度計隨機資料 美泰系列便攜式里氏硬度計儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.meijiausa.com下載電子版。

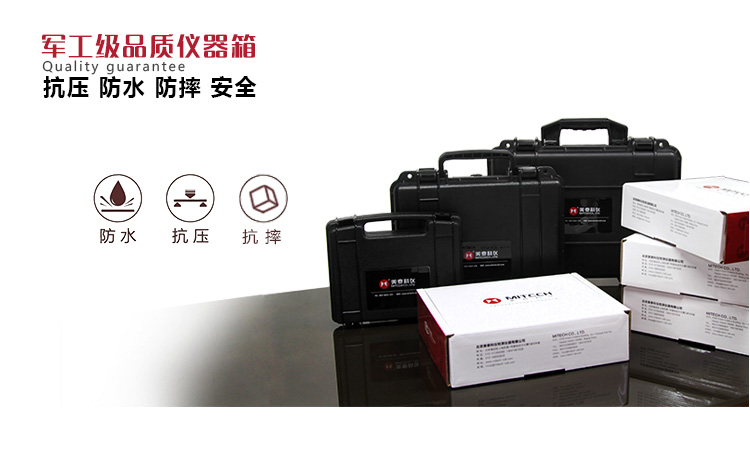

美泰里氏硬度計ABS儀器箱 美泰系列便攜式里氏硬度計儀器箱，長:35.5cm;寬:19cm;高:11cm;重:1.5kg。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。
美泰里氏硬度計Datapro數據處理軟件 美泰里氏硬度計數據處理軟件，標配于MH200/MH500/MH600/MH660，可方便、快捷地與PC機進行數據交換和參數設定。
具有測值存儲管理、測值統計分析、打印測值報告等豐富功能。適用于鋼鐵生產、船舶制造、汽車制造、飛機制造、高壓容器，電利器件、軸承、標準件、五金紡織配件和儀器儀表配件等各種與金屬材料制品有關的生產企業。 利用 該軟件 提供的分析結果，可使企業質量控制更具科學依據、可溯性更高，提高企業信息化質量管理水平，是企業分析產品合格率，提高品質監控的有效保證，該軟件亦可作為與金屬材料有關的科研單位、制造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具。
美泰USB通訊線纜 美泰USB通訊線纜，用于連接PC端與硬度計主機，以實現與電腦通訊、分析及存儲數據的應用。

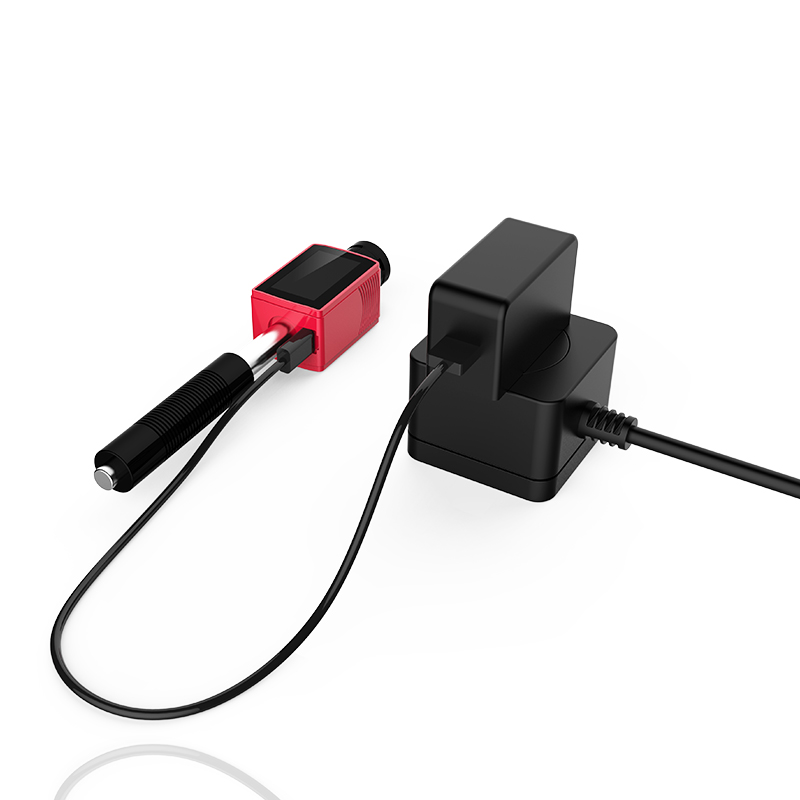

美泰里氏硬度計電源適配器（充電器） 適配于MH500/MH310便攜式里氏硬度計專用電池組，為電池充電。 -

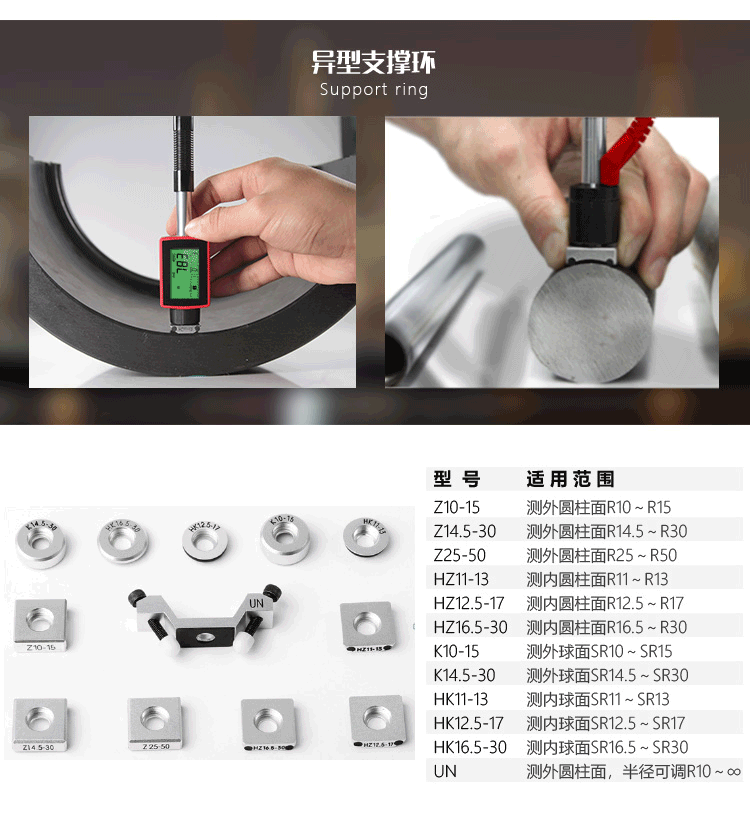

美泰里氏硬度計異型支撐環Z14.5-30 美泰圓柱硬度計異型支承環Z14.5-30，適用于R14.5-30 外圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ11-13 美泰硬度計異型支承環HZ11-13，適用于R11-13 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ12.5-17 美泰鋼管硬度計異型支承環HZ12.5-17，適用于R12.5-17 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK12.5-17 美泰硬度計異型支承環HK12.5-17，適用于SR12.5-17 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK11-13 美泰洛氏布氏可轉換硬度計異型支承環K11-13，適用于SR11-13 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK16.5-30 美泰里氏硬度計異型支承環HK16.5-30，適用于SR16.5-30 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環UN 美泰便攜式硬度計異型支承環UN，適用于外圓柱面，半徑可調，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環Z25-50 美泰硬度計異型支承環Z25-50，適用于R25-50 外圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ16.5-30 美泰便攜式里氏硬度計異型支承環HZ16.5-30，適用于R16.5-30 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環K10-15 美泰硬度計異型支承環K10-15，適用于SR10-15 外球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環K14.5-30 美泰金屬硬度計異型支承環K14.5-30，適用于SR14.5-30 外球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環Z10-15 美泰硬度計異型支承環Z10-15，適用于R10-R15 外圓柱面的檢測，可替代標準支撐環使用。
